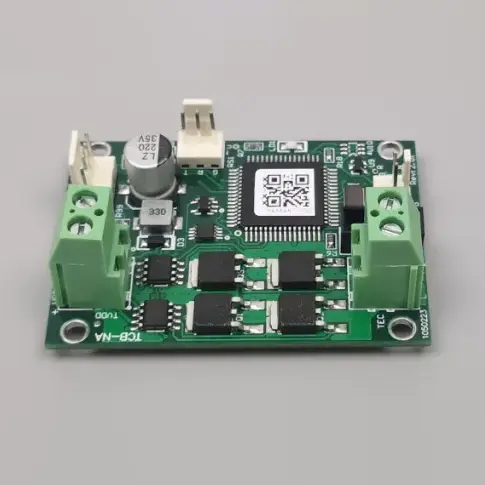

X-Meritan은 표준 쿨러 공급업체를 위한 전문적인 중국 품질의 TCB-NA 온도 컨트롤러입니다. 높은 비용 성능과 신뢰성을 위해 설계된 고정밀 TCB-NA 온도 컨트롤러 보드는 레이저 다이오드 및 다양한 스마트 가전 기기를 안정화하는 데 이상적인 솔루션입니다. X-Meritan은 중국에서 확립된 제조 전문 지식을 활용하여 글로벌 파트너에게 기능적 다양성과 접근 가능한 가격의 균형을 유지하는 내구성이 뛰어난 온도 제어용 TCB-NA 반도체 냉각기 보드를 제공합니다.
X-Meritan이 중국 공급업체로 생산한 표준 냉각기용 TCB-NA 온도 컨트롤러는 일반 산업 및 상업용 냉각 요구 사항에 맞게 설계된 다목적 열 관리 모듈입니다. 표준 냉각기용 TCB-NA 온도 컨트롤러는 양방향 제어 아키텍처를 통해 정밀한 조절을 촉진하여 가열 모드와 냉각 모드 간의 원활한 전환을 가능하게 합니다. 신뢰할 수 있는 솔루션 파트너인 X-Meritan은 표준 전원 공급 장치와 효과적으로 작동하도록 이 시리즈를 최적화했으며, 기존 하드웨어 에코시스템에 직접 통합할 수 있는 사용자 친화적인 ASCII 직렬 인터페이스를 제공합니다.
|
매개변수 |
사양 |
|
보드 공급 전압 |
4.5~27V(TEC 전압과 일치해야 함) |
|
기술 전압 |
5V~27V(공급 전압 이상이어야 함) |
|
TEC 전류 |
0~10A |
|
온도 센서 |
10K NTC(기본 B 값: 3950, 실제 B 값은 무제한입니다. 제어 정확도가 아닌 절대 온도에만 영향을 미칩니다) |
|
온도 제어 정확도 |
±0.1°C |
|
온도 정확도 설정 |
±0.1°C |
|
온도 측정 범위 |
-30°C ~ +147°C |
|
제어 온도 범위 |
-20°C ~ +100°C |
|
기본 공장 설정 온도 |
25°C(요청 시 맞춤 설정 가능) |
|
크기(L × W × H) |
60mm × 42mm × 26.5mm(보드 위 22mm, PCB 두께 1.5mm, 아래 핀 3mm 이하) |
양방향 열 관리
TEC 매개변수의 유연한 구성으로 가열 및 냉각 모드를 모두 지원하므로 광범위한 주변 조건과 목표 온도에 적응할 수 있습니다.
표준화된 직렬 통신
온도 설정 및 실시간 모니터링은 빠른 배포를 위해 Windows HyperTerminal과 같은 일반적인 직렬 도구와 호환되는 표준 ASCII 프로토콜을 통해 쉽게 관리됩니다.
포괄적인 신호 인터페이스
TEC 차단을 위한 제어 입력과 함께 경보 신호 및 "준비" 상태를 위한 전용 출력이 포함되어 전체 시스템의 안전 및 자동화 잠재력이 향상됩니다.
안정적인 ON/OFF 조절
입증된 제어 방법을 활용하여 안정적인 온도 유지를 보장하고 레이저 다이오드 및 실험실 장비와 같은 민감한 구성 요소에 일관된 열 환경을 제공합니다.
높은 비용 대비 성능 비율
대규모 산업 응용 분야 및 스마트 기기 제조를 위한 경제적으로 실행 가능한 선택을 유지하면서 필수 고정밀 제어 기능을 제공하도록 설계되었습니다.
표준 냉각기용 TCB-NA 온도 컨트롤러는 표준 열전 냉각기에 맞춰진 간단하면서도 효과적인 ON/OFF 제어 논리를 사용하여 작동합니다. 시스템은 연결된 센서를 통해 온도를 모니터링하고 이를 내부 프로세서를 통해 사용자가 정의한 설정값과 비교합니다. 이러한 편차를 기반으로 컨트롤러는 TEC에 대한 전력 흐름을 양방향 방식으로 관리하여 필요에 따라 가열과 냉각 사이를 전환하기 위해 전류를 역전시킵니다. 이 모델은 표준 애플리케이션에 강력한 안정성을 제공하는 동시에 단순성을 위해 설계되어 출력 전압이 입력 공급 장치를 직접 따르도록 하여 냉각 요소에 대한 전력 공급을 최대화합니다.
Q: TCB-NA의 공급 전압과 관련하여 중요한 고려 사항은 무엇입니까?
A: 고급 NE 또는 NC 시리즈와 달리 표준 쿨러용 TCB-NA 온도 컨트롤러에는 내부 출력 전압 제한 기능이 없습니다. 따라서 구성 요소 과부하를 방지하려면 공급 전압이 TEC의 정격 전압보다 낮거나 같은지 확인해야 합니다.
Q: TCB-NA는 시스템 전원 안정성에 어떤 영향을 미치나요?
A: 이 컨트롤러에서 사용하는 스위칭 방법은 연결된 스위칭 전원 공급 장치의 리플을 증가시킬 수 있습니다. 시스템에 전자기 간섭에 민감한 다른 보드가 포함되어 있는 경우 데이터 무결성과 보드 안정성을 유지하기 위해 TCB-NA에 별도로 전원을 공급하는 것이 좋습니다.
Q: 언제 TCB-NE 모델 대신 TCB-NA를 선택해야 합니까?
A: 표준 냉각기용 TCB-NA 온도 컨트롤러는 비용 효율성과 표준 정밀도가 우선시되는 응용 분야에 적합합니다. 프로젝트에 최대 에너지 효율성이나 훨씬 더 높은 온도 분해능이 필요한 경우 TCB-NE 시리즈로 업그레이드하는 것이 좋습니다.
1. 많은 유통업체와 달리 X-Meritan은 중국에 전용 공장을 운영하고 있어 PCB 조립부터 모든 TCB-NA 장치의 최종 교정까지 전체 생산 공정을 직접 감독할 수 있습니다.
2. 열 관리 부문에서 풍부한 경험을 바탕으로 레이저 다이오드 및 의료 기기 산업의 실제 피드백을 기반으로 컨트롤러를 최적화하여 장기적인 내구성을 우선시하는 하드웨어 설계를 보장합니다.
3. 우리와 상담을 하면 하드웨어를 설계하는 엔지니어들과 직접 이야기를 나누게 됩니다. 우리는 TEC 과부하 위험을 방지하기 위해 전력 리플 관리 및 전압 매칭에 대한 정확한 기술 지침을 제공합니다.
4. 전문적인 해외물류팀을 운영하고 표준 부품의 꾸준한 재고를 유지함으로써 조달주기를 효과적으로 단축하고 기존 해외 소매업체보다 경쟁력 있는 가격을 제공합니다.
5. 당사 제품은 엄격한 산업 표준에 따라 제조되어 표준 냉각기용 TCB-NA 온도 컨트롤러가 복잡한 시스템 통합에 필요한 전자파 적합성(EMC) 요구 사항을 지속적으로 충족하도록 보장합니다.
