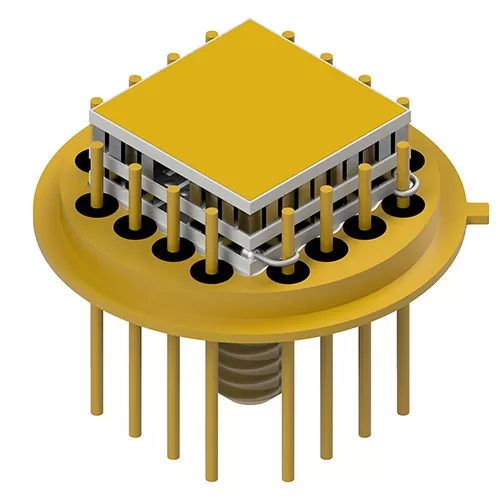

마이크로 열전 냉각기가 포함된 어셈블리콤팩트하고 정확하며 안정적인 온도 관리가 필요한 산업에 중요한 솔루션이 되었습니다. 적외선 감지기 및 레이저 시스템부터 의료 영상 장비 및 산업용 센서에 이르기까지 이러한 냉각 어셈블리는 온도에 민감한 구성 요소를 안정화하는 동시에 시스템 성능을 개선하고 작동 수명을 연장하는 데 도움이 됩니다.
이 기사에서는 마이크로 열전 냉각 어셈블리의 작동 방식, 장점, 일반적인 산업 응용 분야, 주요 설계 고려 사항, 재료 선택, 열 문제 및 향후 개발 동향에 대해 설명합니다. 또한 신뢰할 수 있는 열 관리 솔루션을 찾는 엔지니어, OEM 구매자 및 시스템 설계자에게 실용적인 지침을 제공합니다.
마이크로 열전 냉각기가 포함된 어셈블리는 매우 민감한 전자 및 광학 부품의 온도를 정밀하게 제어하도록 설계된 소형 열 관리 시스템입니다. 이러한 어셈블리는 일반적으로 마이크로 열전 모듈, 방열판, 센서, 열 인터페이스 재료 및 전자 제어 회로를 단일 소형 패키지에 통합합니다.
압축기와 냉매에 의존하는 기존 냉동 시스템과 달리 열전 냉각기는 전류가 반도체 재료를 통해 흐를 때 펠티에 효과를 사용하여 장치의 한쪽에서 다른 쪽으로 열을 전달합니다.
마이크로 열전 냉각 어셈블리는 다음과 같은 응용 분야에서 특히 유용합니다.
이러한 시스템은 일반적으로 적외선 센서, 레이저 다이오드, CCD 카메라, 생체 의학 기기, 항공우주 탐지기 및 광통신 장치에 통합됩니다.
마이크로 열전 냉각기의 핵심 작동 원리는 열전 효과입니다. 직류 전류가 반도체 접합을 통과할 때 열은 한쪽에서 흡수되고 반대쪽에서 방출됩니다.
차가운 쪽은 대상 구성 요소를 냉각시키는 반면, 뜨거운 쪽은 방열판이나 열 분산기를 통해 열을 발산합니다.
| 요소 | 기능 |
|---|---|
| 열전 모듈 | 전류를 사용하여 열을 전달합니다. |
| 방열판 | 뜨거운 쪽에서 열을 발산합니다. |
| 온도 센서 | 시스템 온도 모니터링 |
| 컨트롤러 회로 | 냉각 성능 조절 |
| 열 인터페이스 재료 | 열 전달 효율 향상 |
냉각 반응은 전기적으로 제어되므로 이러한 어셈블리는 섭씨 1도 이내에서 매우 정확한 온도 조절을 달성할 수 있습니다.
마이크로 열전 냉각 어셈블리는 기존 냉각 방식으로는 달성할 수 없는 여러 가지 이점을 제공합니다.
Micro TEC 어셈블리는 매우 콤팩트하므로 휴대용 전자 장치, 소형 센서 및 공간이 제한된 장비에 적합합니다.
이 어셈블리는 매우 안정적인 온도 조절 기능을 제공하며 이는 검출기 정확성과 광학적 안정성에 필수적입니다.
압축기나 기계 부품이 없기 때문에 진동, 소음 및 유지 관리 요구 사항이 줄어듭니다.
마이크로 열전 시스템은 동적 작동 조건에 따라 온도를 신속하게 조정할 수 있습니다.
추가적인 이점으로는 시스템 수명 향상, 유지 관리 비용 절감, 오염 위험 감소, 열악한 환경 조건에서의 안정적인 작동 등이 있습니다.
마이크로 열전 냉각기가 포함된 어셈블리는 열 정밀도와 안정적인 작동 조건이 필요한 산업에서 널리 사용됩니다.
| 산업 | 일반적인 응용 분야 |
|---|---|
| 의료 장비 | PCR 시스템, 영상 검출기, 바이오센서 |
| 포토닉스 | 레이저 다이오드, 광트랜시버 |
| 국방 및 항공우주 | 적외선 이미징, 야간 투시 시스템 |
| 과학 연구 | 정밀 검출기 및 분석 기기 |
| 통신 | 광섬유 전송 모듈 |
| 산업 자동화 | 고정도 센서 및 검사 시스템 |
소형 전자 장치 및 고급 광학 시스템에 대한 수요가 증가함에 따라 전 세계적으로 열전 냉각 어셈블리가 빠르게 채택되고 있습니다.
고성능 열전 냉각 어셈블리는 여러 엔지니어링 요소를 통합 솔루션으로 결합합니다.
전체 어셈블리 설계에서는 냉각 효율성, 열 저항, 전력 소비 및 물리적 크기 제한의 균형을 맞춰야 합니다.
신중한 시스템 통합은 열 누출, 응결 및 성능 불안정을 방지하는 데 도움이 됩니다.
올바른 마이크로 열전 냉각 어셈블리를 선택하려면 여러 열 및 작동 요소를 평가해야 합니다.
엔지니어는 다음 사항을 신중하게 평가해야 합니다.
잘못 선택하면 냉각 부족, 열 불안정, 결로 손상 또는 과도한 전력 소비가 발생할 수 있습니다.
매우 민감한 검출기 응용 분야의 경우 맞춤 설계된 어셈블리는 열 경로를 최적화하고 기계적 응력을 최소화하기 때문에 표준 기성 모듈보다 더 나은 성능을 제공하는 경우가 많습니다.
마이크로 열전 어셈블리는 탁월한 정밀도를 제공하지만 몇 가지 엔지니어링 과제를 해결해야 합니다.
온도가 주변 이슬점 수준 이하로 떨어지면 습기 응결이 발생하여 민감한 전자 장치가 손상될 수 있습니다.
뜨거운 면에서 열을 효율적으로 제거하는 것이 중요합니다. 열 방출이 불량하면 냉각 효율이 감소하고 시스템이 과열될 수 있습니다.
가열 및 냉각 주기가 반복되면 납땜 접합부 및 반도체 재료에 기계적 응력이 발생할 수 있습니다.
마이크로 열전 냉각기는 대규모 냉각 부하에 대한 압축기 기반 시스템만큼 항상 에너지 효율적인 것은 아닙니다. 적절한 시스템 최적화가 필수적입니다.
고급 열 시뮬레이션과 신중한 조립 설계는 이러한 위험을 최소화하는 동시에 장기적인 신뢰성을 향상시키는 데 도움이 됩니다.
재료 선택은 열전 냉각 어셈블리의 효율성과 내구성에 중요한 역할을 합니다.
| 재료 | 목적 |
|---|---|
| 비스무트 텔루라이드 | 높은 열전 효율 |
| 질화알루미늄 | 우수한 열전도율 및 단열성 |
| 구리 | 효율적인 열 전달 |
| 세라믹 기판 | 전기 절연성 및 구조적 안정성 |
| 흑연 열 패드 | 향상된 인터페이스 열 전도 |
현대 재료 공학은 냉각 효율성, 소형화 기능 및 장기 내구성을 지속적으로 향상시킵니다.
| 특징 | 마이크로 열전 냉각 | 기존 압축기 냉각 |
|---|---|---|
| 소음 | 조용한 | 기계적 소음 존재 |
| 진동 | 없음 | 진동 가능성 |
| 크기 | 콤팩트 | 더 큰 시스템 |
| 정도 | 매우 높음 | 보통의 |
| 유지 | 낮은 | 더 높은 |
| 냉매 | 필요하지 않음 | 필수의 |
소형, 고정밀 시스템의 경우 열전 어셈블리는 대규모 냉각 효율이 다소 낮음에도 불구하고 우수한 성능을 제공하는 경우가 많습니다.
마이크로 열전 냉각 어셈블리의 미래는 소형화된 전자 장치, 인공 지능 시스템, 항공우주 계측 및 차세대 광통신 기술의 발전과 밀접하게 연관되어 있습니다.
새로운 트렌드는 다음과 같습니다.
정밀 전자 장치가 계속 발전함에 따라 열 안정성 요구 사항이 더욱 까다로워지고 고급 마이크로 열전 어셈블리의 중요성이 더욱 커질 것입니다.
예. 시스템 설계 및 열 부하에 따라 많은 열전 어셈블리는 0°C 미만의 온도에 도달할 수 있습니다.
예. 움직이는 부품이 없기 때문에 최소한의 유지 관리로 뛰어난 장기적 신뢰성을 제공하는 경우가 많습니다.
의료 영상, 항공우주, 포토닉스, 통신, 산업 자동화, 과학 계측 등은 모두 정밀 열전 냉각에 크게 의존하고 있습니다.
전적으로. 많은 제조업체에서는 특정 열 부하, 치수, 환경 조건 및 통합 요구 사항에 최적화된 맞춤형 냉각 어셈블리를 제공합니다.
비효율적인 열 방출로 인해 냉각 효율성과 전반적인 시스템 안정성이 크게 저하될 수 있으므로 방열판 성능은 매우 중요합니다.
마이크로 열전 냉각기가 포함된 어셈블리는 현대 정밀 전자 장치 및 열 관리 시스템에 없어서는 안 될 기술이 되었습니다. 컴팩트한 구조, 무진동 작동, 정확한 온도 조절 및 긴 작동 수명으로 인해 다양한 산업 분야의 까다로운 응용 분야에 이상적입니다.
기술이 더 높은 통합 밀도와 더 높은 열 민감도를 향해 계속 발전함에 따라 전문적으로 설계된 열전 냉각 어셈블리는 성능 안정성과 장비 신뢰성을 유지하는 데 훨씬 더 중요한 역할을 할 것입니다.
