X-Meritan은 단주기 PID를 갖춘 선도적인 중국 품질의 ATC-M1 온도 컨트롤러이며 마이크로 객체 공급업체용으로 설계되었습니다. DFB 레이저와 같은 소형 광학 장치와 관련된 엔지니어링 과제에는 극도로 제한된 공간 내에서 정밀한 열 조절이 필요합니다. X-Meritan은 중국 기반 시설에서 이러한 특수 컨트롤러를 제조함으로써 글로벌 개발자에게 초소형 크기와 빠른 응답 제어 아키텍처의 균형을 이루는 고성능 솔루션을 제공합니다.

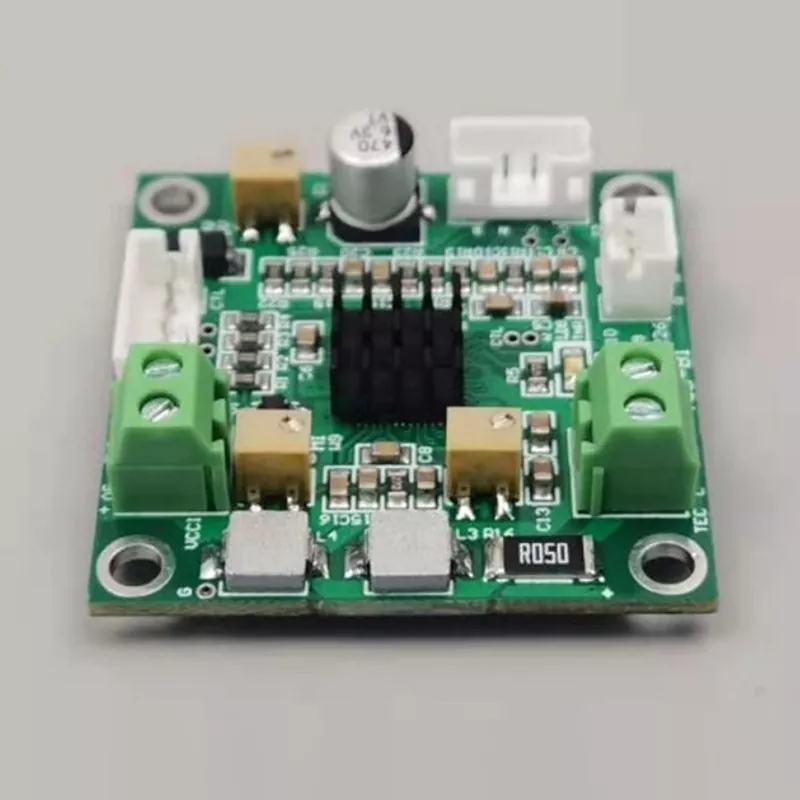

X-Meritan에서 제조된 단주기 PID 및 미세 물체용으로 설계된 고품질 ATC-M1 온도 컨트롤러는 TO-CAN 패키지 및 마이크로 전자 어셈블리에 최적화된 대표적인 열 관리 모듈입니다. 이 컨트롤러는 특수한 단주기 PID 알고리즘을 활용하여 즉각적인 수정을 제공함으로써 외부 변동에도 불구하고 마이크로 규모의 열 질량이 안정적으로 유지되도록 보장합니다. 전문 제조업체인 X-Meritan은 ATC-M1을 설계하여 내부 공간이 중요한 제약이 있는 시스템에 원활하게 통합되어 기존 컨트롤러의 설치 공간 없이도 산업 등급의 정밀도를 제공합니다.
| 매개변수 | 기술 요구사항/가치 |
| 제품명 | 온도 조절 패널 |
| 모델 번호 | ATC-M1 |
| 보드 공급 전압(DC) | 3.0V - 5.0V |
| 출력 효율성 | 약 80% |
| TEC 최대 전압 | 4.3V(5V 공급) / 2.5V(3.3V 공급) |
| TEC 최대 전류 | 2.5A |
| 온도 센서 유형 | 10K NTC |
| 온도 조절 안정성 | 0.001℃ |
| 온도 설정 방법 | 전위차계 또는 아날로그 입력 |
| 기본 온도 제어 범위 | +10 ~ +40°C |
| 공장 기본 설정 온도 | 섭씨 25도 |
| 공장 기본 최대 출력 전압 | 2.0V |
| 공장 기본 최대 출력 전류 | 1.0A |
| 조정 방법 | W9 전위차계 |
| 작동 온도 범위 | -40~+45°C |
| 크기(L x W) | 34mm x 20mm |
| 총 높이 | 15.5mm |
| 핀 높이 | 5.5mm |
단주기 PID 알고리즘
컨트롤러는 열 관성이 낮은 미세 물체용으로 설계된 최적화된 피드백 루프를 갖추고 있어 신속한 안정화와 고주파 수정 응답을 제공합니다.
극도의 공간 절약형 디자인
고밀도 통합을 위해 설계된 ATC-M1은 소형 광학 장치 및 센서 하우징의 가장 좁은 내부 공간에 적합합니다.
원활한 TO-CAN 통합
통합 냉각기와 프로브를 사용하여 DFB 레이저 및 TO-CAN 패키지를 관리하도록 특별히 설계되어 정확한 파장 안정화를 보장합니다.
고효율 열 출력
ATC-M1은 작은 크기에도 불구하고 마이크로 쿨러에 일관된 전력을 공급하여 민감한 반도체 접합부에 안정적인 열 환경을 유지합니다.
산업 등급 신뢰성
ISO 규격 공장에서 제조된 각 장치는 통신 및 항공우주 감지의 까다로운 환경을 견딜 수 있는지 확인하기 위해 엄격한 테스트를 거칩니다.
단주기 PID가 있고 미세 물체용으로 설계된 ATC-M1 온도 컨트롤러는 현재 다음 영역에서 널리 사용되고 있습니다.
DFB 레이저 다이오드 안정화: ATC-M1은 고속 광섬유 통신 모듈에서 주파수 드리프트를 방지하는 데 필요한 정밀한 짧은 주기 피드백을 제공합니다.
TO-CAN 패키지 열 관리: 열 질량이 제한된 소형 TO 유형 금속 캔에 수용된 반도체 구성 요소를 냉각하고 모니터링하는 데 이상적입니다.
미세 광학 감지: 안정적인 작동 온도를 유지하여 소형 적외선 센서 및 분자 탐지기의 정확성을 보장합니다.
Q: 단주기 PID가 있고 미세 물체용으로 설계된 ATC-M1 온도 컨트롤러에서 "단주기 PID"가 중요한 이유는 무엇입니까?
A: 미세 물체는 대형 시스템보다 훨씬 빠르게 가열되고 냉각됩니다. 짧은 주기 PID를 사용하면 컨트롤러가 더 높은 주파수에서 출력을 업데이트하여 표준 산업용 컨트롤러에서 자주 발생하는 온도 "오버슈트"를 방지할 수 있습니다.
Q: ATC-M1은 기존 소형 광학 시스템에 적합합니까?
답: 그렇습니다. 단주기 PID가 있고 미세 물체용으로 설계된 ATC-M1 온도 컨트롤러는 통합 포토닉스 및 휴대용 진단 도구와 같이 공간이 중요한 병목 현상을 일으키는 시스템을 위해 특별히 제작된 가장 컴팩트한 설계 중 하나입니다.
Q: X-Meritan은 초기 시스템 통합에 대한 기술 지원을 제공합니까?
답: 물론이죠. 당사의 전문가 팀은 빠르고 효과적인 솔루션을 제공하고 ATC-M1이 특정 하드웨어 설계 내에서 최적으로 작동할 수 있도록 포괄적인 애프터 서비스 지원을 제공합니다.
1. X-Meritan은 트레이더와 달리 중국에 자체 전문공장을 운영하고 있습니다. 우리는 ATC-M1의 모든 구성 요소에 대한 완전한 추적성을 유지하여 PCB 레벨에서 모든 장치에 산업 등급 신뢰성이 내장되도록 보장합니다.
2. 우리는 보드만 판매하는 것이 아닙니다. 우리 팀에는 DFB 레이저 및 TO-CAN 통합 프로젝트에 직접 참여한 응용 엔지니어가 포함되어 있습니다. 우리는 귀하의 미세 물체에 대한 열 저항 매칭 및 PID 매개변수 사전 설정에 대한 구체적인 조언을 제공합니다.
3. 당사의 컨트롤러는 광섬유 통신 및 의료 진단을 포함하여 0.1°C 드리프트로 인해 시스템 오류가 발생할 수 있는 위험도가 높은 환경에 이미 배포되어 있습니다.
4. 우리는 마이크로 전자 장치에 대한 R&D의 빠른 진행 특성을 이해합니다. 우리는 상세한 기술 데이터 시트를 바탕으로 즉각적인 테스트 및 검증 요구를 지원하기 위해 ATC-M1의 배송 준비가 완료된 재고를 유지합니다.
5. 수년간의 생산 및 협업 경험을 바탕으로 X-Meritan은 모든 제품이 글로벌 시장에 필요한 산업 표준을 충족하도록 보장하여 국제 제조업체에 신뢰할 수 있는 공급망을 제공합니다.
